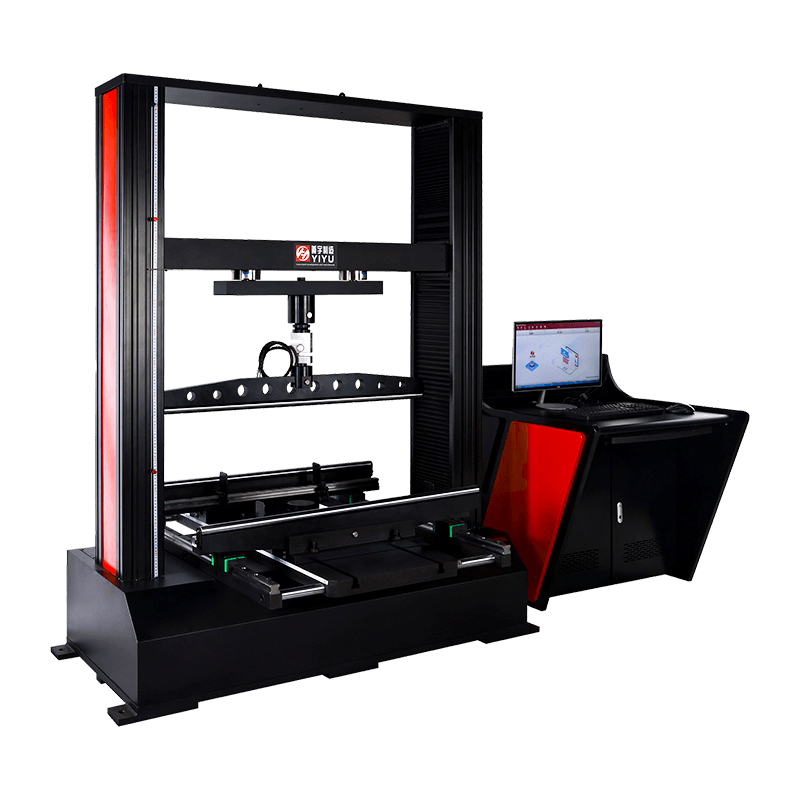

آلة اختبار الضغط والمرونة متعددة الوظائف من سلسلة WDW من نوع الباب ذو العمود المزدوج والكمبيوتر الصغير ذو المسمار المزدوج

المشروع/المؤشر/النموذج

WDW-50KZ

WDW-100KZ

أقصى قوة اختبار

50 كيلو نيوتن

100 كيلو نيوتن

مستوى دقة آلة الاختبار

المستوى 1

نطاق قياس القوة

لا يتم تقسيم 1%-100% FS إلى صناديق طوال العملية برمتها

خطأ نسبي في مؤشر قوة الاختبار

±1% أو أقل

قرار القوة

1/±300000 من قوة الاختبار القصوى، تظل دقة العملية برمتها دون تغيير

نطاق قياس التشوه

0.5%-100% خ

خطأ نسبي في إشارة التشوه

± القيمة المشار إليها ضمن 0.5%.

قرار التشوه

الحد الأقصى للتشوه هو 1/±300000

الخطأ النسبي لقيمة إشارة الإزاحة

± القيمة المشار إليها ضمن 0.5%.

قرار النزوح

0.05 ميكرومتر

نطاق تعديل معدل التحكم في القوة

0.05-10% خس/ث

الخطأ النسبي لمعدل التحكم في القوة

في حدود 1% من ± القيمة المحددة

نطاق تعديل معدل التشوه

0.05-10% خس/ث

الخطأ النسبي لمعدل التحكم في التشوه

في حدود 1% من ± القيمة المحددة

نطاق تعديل سرعة الشعاع

0.01-500 مم/دقيقة

القوة الثابتة، التشوه المستمر، نطاق التحكم في الإزاحة الثابتة

1%-100% خ

القوة الثابتة، التشوه المستمر، دقة التحكم في الإزاحة المستمرة

عندما تكون قيمة الإعداد <10% FS، تكون ضمن ±1% من القيمة المحددة. عندما تكون قيمة الإعداد ≥ 10% FS، تكون ضمن 0.1% من ± القيمة المحددة

ضغط المساحة بشكل فعال

900 ملم

عرض الاختبار الفعال

1000 ملم

أقصى مقاومة الانحناء للعينة

1000 × 1000 مم

أبعاد المحرك الرئيسي (الطول×العرض×الارتفاع)

1540×1200×1950

1540×1200×1950

مصدر الطاقة

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

وزن الوحدة الرئيسية

تقريبا. 1400 كجم

تقريبا. 1800 كجم
