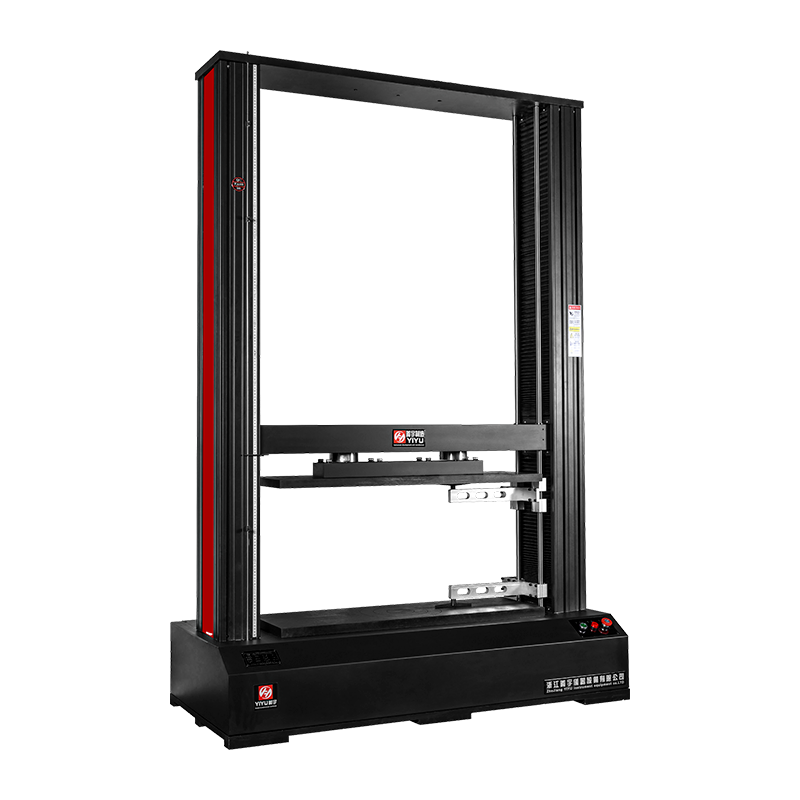

آلة اختبار صلابة الحلقة التي تسيطر عليها الحواسيب الصغيرة من سلسلة WDW

ميزة

مجهزة بمسامير كروية ومحامل للخدمة الشاقة؛ توجيه متعدد الأعمدة؛ هيكل التشحيم الذاتي. محرك سيرفو مقياس الامتداد المدمج نظام تحكم رقمي كامل بحلقة مغلقة (يدعم تشوه السرعة الثابتة، التحميل الثابت السرعة، الإزاحة الثابتة السرعة ووظائف الدورة المتعددة)؛ شهادة ISO و CE. يتوافق مع المعايير بما في ذلك GB/T 16491، GB/T 2611، GB/T 9647، GB/T 19472.1، GB/T 19472.2، GB/T 16800، GB/T 18477.

ميزة

يضمن التشغيل المستقر على المدى الطويل؛ يعزز الصلابة الجانبية والحركة الخطية المستقرة للعوارض المتقاطعة؛ يلغي احتياجات الصيانة اليومية. يضمن استقرار الاختبار. يتيح التحكم الدقيق في الاختبار متعدد الأوضاع؛ يلبي متطلبات الجودة الدولية ومعايير الاختبار الخاصة بالصناعة.

فائدة

يقلل من وقت توقف المعدات وتكاليف الصيانة؛ يتجنب أخطاء الاختبار الناجمة عن الحركة غير المستقرة، مما يضمن بيانات موثوقة؛ يوفر العمالة للصيانة الروتينية؛ يدعم سيناريوهات الاختبار المتنوعة لتلبية احتياجات الاختبار المعقدة؛ يضمن الامتثال للمعايير العالمية والوطنية، وتسهيل تقارير الاختبار الموثوقة والوصول إلى الأسواق.

الأدلة

1. الشهادات: شهادات ISO وCE (تثبت الجودة العالمية والامتثال للسلامة)؛2. الامتثال للمعايير: تقارير الاختبار التي تؤكد التوافق مع GB/T 16491، GB/T 9647 وغيرها من المعايير المدرجة؛3. موثوقية المكونات: سجلات اختبار الأداء للمحامل الكروية والمحامل الثقيلة؛ بيانات التحقق من صيانة هيكل التشحيم الذاتي ؛4. دقة التحكم: تقارير معايرة نظام الحلقة المغلقة الرقمية الكاملة (التحقق من صحة السرعة الثابتة ودقة وظيفة الدورة)؛5. إثبات الوظيفة: شهادة دقة مقياس التمدد المدمج؛ حالات تطبيقية في الصناعة (على سبيل المثال، اختبار صلابة حلقات الأنابيب البلاستيكية الحرارية).

المشروع/المؤشر/النموذج

WDW-50H

WDW-100H

أقصى قوة اختبار

50 كيلو نيوتن

100 كيلو نيوتن

مستوى دقة آلة الاختبار

المستوى 1

نطاق قياس القوة

لا يتم تقسيم 1%-100% FS إلى صناديق طوال العملية برمتها

خطأ نسبي في مؤشر قوة الاختبار

±1% أو أقل

قرار القوة

1/±300000 من قوة الاختبار القصوى، تظل دقة العملية برمتها دون تغيير

نطاق قياس التشوه

0.5%-100% خ

خطأ نسبي في إشارة التشوه

ضمن ±1% من القيمة المشار إليها

قرار التشوه

الحد الأقصى للتشوه هو 1/±300000

الخطأ النسبي لقيمة إشارة الإزاحة

± القيمة المشار إليها ضمن 0.5%.

قرار النزوح

0.05 ميكرومتر

نطاق تعديل معدل التحكم في القوة

0.05-10% خس/ث

الخطأ النسبي لمعدل التحكم في القوة

في حدود 1% من ± القيمة المحددة

نطاق تعديل سرعة الشعاع

0.01-500 مم/دقيقة

ضغط المساحة بشكل فعال

1500 ملم

عرض الاختبار الفعال

1000 ملم

أبعاد المحرك الرئيسي (L×W×H)

1540×700×2250

1540×700×2350

مصدر الطاقة

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

وزن الوحدة الرئيسية

تقريبا. 1200 كجم

تقريبا. 1500 كجم
