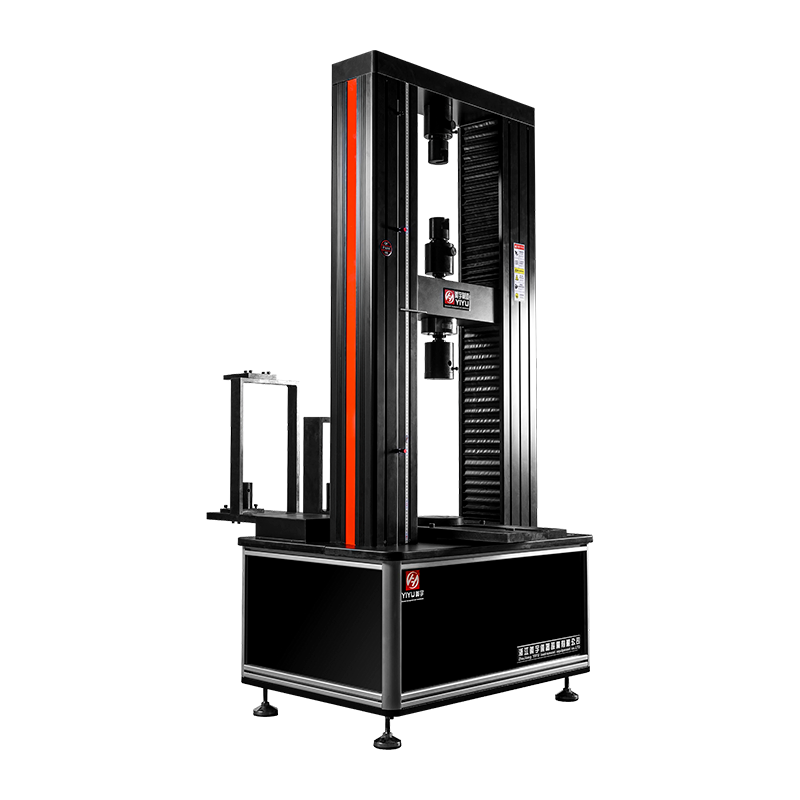

آلة اختبار الأداء الميكانيكي WDW-200G لمثبتات سقالات الأنابيب الفولاذية

ميزة

متخصصة في اختبار الخصائص الميكانيكية لقارنات سقالات الأنابيب الفولاذية؛ دعم عمود عالي القوة، محرك لولبي كروي عالي الدقة؛ توجيه متعدد الأعمدة، هيكل التشحيم الذاتي؛ 14 مجموعة من التركيبات (تدعم 17 عنصر اختبار لثلاث فئات: قارنات سقالات الأنابيب الفولاذية، ومكونات دعم الأنابيب الفولاذية ذات قارنة القرص من نوع المقبس، ومكونات سقالات الأنابيب الفولاذية من النوع ذو الإبزيم)؛ شهادة ISO و CE.

ميزة

صلابة عالية وحركة خطية مستقرة للتشغيل على المدى الطويل؛ تعزيز الصلابة الجانبية والتصميم الخالي من الصيانة؛ تغطية اختبارية واسعة (17 عنصرًا لثلاث فئات مكونة)؛ يلبي معايير الجودة الدولية.

فائدة

يضمن نتائج اختبار متسقة وموثوقة على المدى الطويل؛ يوفر عمالة الصيانة والتكاليف؛ يلغي الحاجة إلى العديد من آلات الاختبار المتخصصة، مما يقلل من الاستثمار في المعدات؛ تمكن من الامتثال لمتطلبات الجودة العالمية، ودعم تقارير الاختبار ذات المصداقية والوصول إلى الأسواق.

الأدلة

1. الشهادات: شهادات ISO وCE (تثبت الامتثال لمعايير الجودة والسلامة العالمية)؛2. الموثوقية الهيكلية: سجلات اختبار الأداء للأعمدة عالية القوة والمسامير الكروية عالية الدقة؛3. قدرة التركيبات: المستندات الفنية التي تسرد 17 عنصر اختبار لثلاث فئات مكونة؛4. دليل الصيانة: بيانات التحقق من الأداء الخالي من الصيانة لهيكل التشحيم الذاتي؛5. تطبيق الصناعة: دراسات حالة في مؤسسات تصنيع قارنات السقالات وفحص الجودة.

المشروع/المؤشر/النموذج

WDW-200G

قوة اختبار كبيرة

200 كيلو نيوتن

مستوى دقة آلة الاختبار

المستوى 1

نطاق قياس القوة

لا يتم تقسيم 1%-100% FS إلى صناديق طوال العملية برمتها

خطأ نسبي في مؤشر قوة الاختبار

±1% أو أقل

قرار القوة

1/±300000 من قوة الاختبار القصوى، تظل دقة العملية برمتها دون تغيير

نطاق قياس التشوه

0.5%-100% خ

خطأ نسبي في إشارة التشوه

ضمن ±1% من القيمة المشار إليها

قرار التشوه

الحد الأقصى للتشوه هو 1/±300000

الخطأ النسبي لقيمة إشارة الإزاحة

في حدود 1% من القيمة المشار إليها

قرار النزوح

0.05 ميكرومتر

نطاق تعديل معدل التحكم في القوة

0.05-10% خس/ث

الخطأ النسبي لمعدل التحكم في القوة

في حدود 1% من ± القيمة المحددة

نطاق تعديل معدل التشوه

0.05-10% FS/S

الخطأ النسبي لمعدل التحكم في التشوه

في حدود 1% من ± القيمة المحددة

نطاق تعديل سرعة الشعاع

0.01-350 مم/دقيقة

مساحة تمدد فعالة (بدون مشابك)

800 ملم

عرض الاختبار الفعال

430 ملم

أبعاد المحرك الرئيسي (الطول×العرض×الارتفاع)

1000 × 1500 × 2000 مم

إشغال الموقع (الطول × العرض × الارتفاع)

1000×2550×2000 ملم

مصدر الطاقة

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

وزن الوحدة الرئيسية

تقريبا. 1500 كجم
