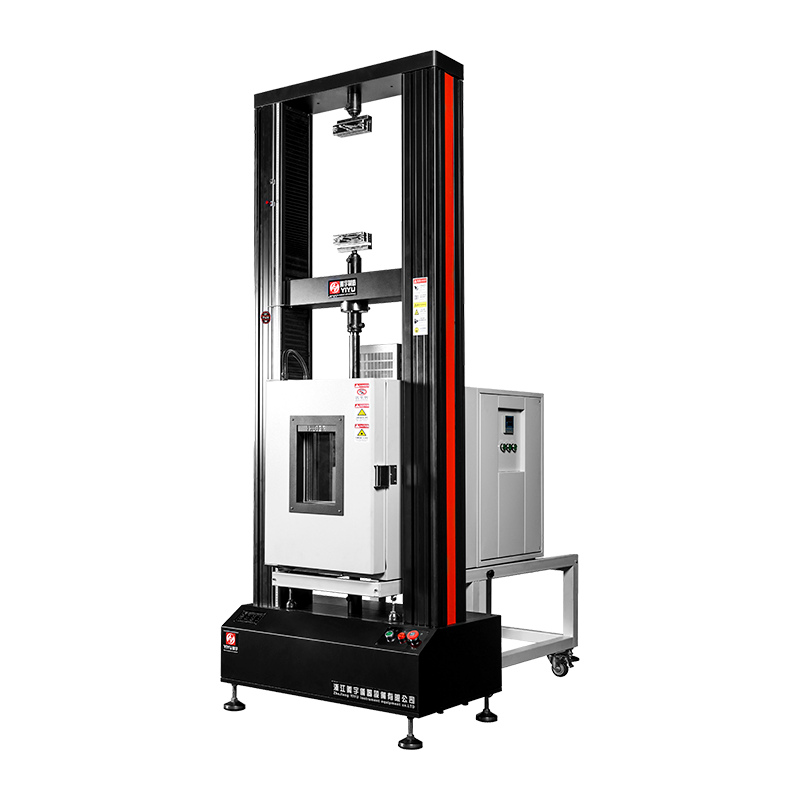

صندوق البيئة لآلة الاختبار العالمية الإلكترونية التي يتم التحكم فيها بالمعالجات الدقيقة من سلسلة WDW

المشروع/المؤشر/النموذج

WDW-50G

WDW-100G

أقصى قوة اختبار

50 كيلو نيوتن

100 كيلو نيوتن

مستوى دقة آلة الاختبار

المستوى 1

نطاق قياس القوة

لا يتم تقسيم 1%-100% FS إلى صناديق طوال العملية برمتها

خطأ نسبي في مؤشر قوة الاختبار

±1% أو أقل

قرار القوة

1/±300000 من قوة الاختبار القصوى، تظل دقة العملية برمتها دون تغيير

مساحة اختبار الغرفة البيئية

300×300×500

نطاق درجة حرارة الغرفة البيئية

—40 درجة مئوية ~ 150 درجة مئوية

التقلبات في درجة حرارة الغرفة البيئية

±0.5 درجة مئوية (بدون تحميل)

انحراف درجة حرارة الغرفة البيئية

± ± 2 درجة مئوية (بدون تحميل)

المعدل الذي تسخن به الغرفة

1 ~ 3 درجة مئوية / دقيقة (بدون تحميل)

معدل تبريد الغرفة البيئية

0.7～1 درجة مئوية/دقيقة( عدم التحميل)

الخطأ النسبي لمعدل التحكم في القوة

في حدود 1% من ± القيمة المحددة

نطاق تعديل معدل التشوه

0.05-10% FS/S

الخطأ النسبي لمعدل التحكم في التشوه

في حدود 1% من ± القيمة المحددة

نطاق تعديل سرعة الشعاع

0.01-500 مم/دقيقة

0.01-500 مم/دقيقة

مساحة تمدد فعالة (بدون مشابك)

1500 ملم

1500 ملم

عرض الاختبار الفعال

560 ملم

560 ملم

أبعاد المحرك الرئيسي (الطول×العرض×الارتفاع)

900×540×2400 ملم

900×540×2400 ملم

مصدر الطاقة

تيار متردد 220 فولت ± 10 هرتز، 0.75 كيلو وات

تيار متردد 220 فولت ± 10 هرتز، 1.5 كيلو وات

وزن الوحدة الرئيسية

تقريبا. 500 كجم

حوالي 700 كجم
