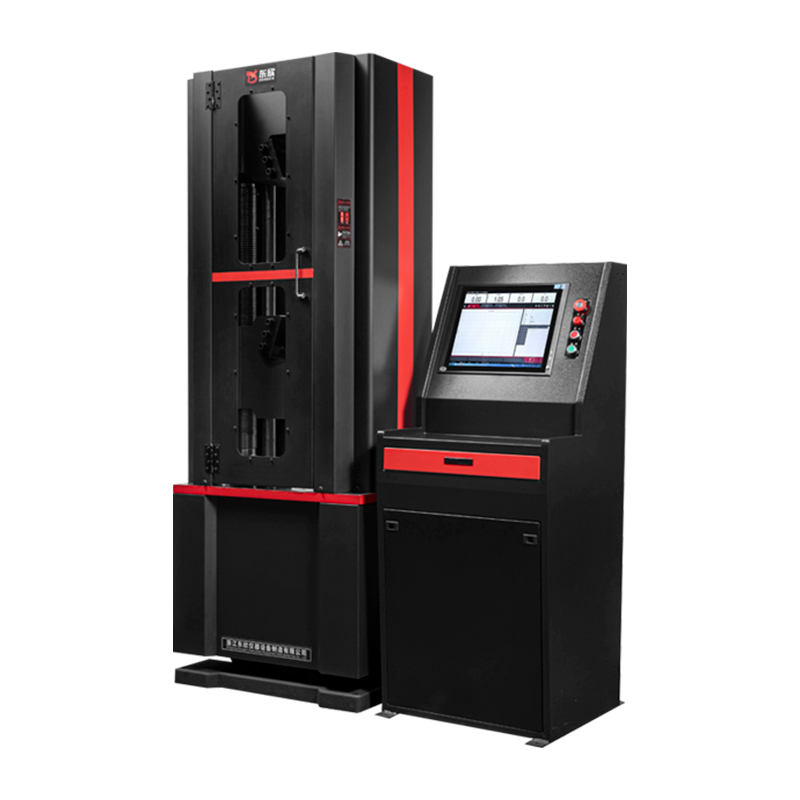

آلة اختبار المواد العالمية المؤازرة الكهربائية الهيدروليكية WAW-100/300/600/1000B

المشروع/المؤشر/النموذج

واو-100ب

واو-300ب

واو-600ب

واو-1000ب

الحمولة القصوى

100 كيلو نيوتن

300 كيلو نيوتن

600 كيلو نيوتن

1000 كيلو نيوتن

النطاق الفعال

4%-100%F · س

اختبار دقة الآلة

المستوى 1

الهيكل

6 أعمدة، فكوك خارجية أسطوانية، فكوك مفتوحة بالكامل

إجمالي قوة المحرك

تيار متردد 380 فولت ±10%، 1.5 كيلو واط

الخطأ النسبي للإشارة

±1%

سرعة رفع الفك السفلي

300 مم/دقيقة

أقصى مسافة للمساحة مقذوف

650 ملم

650 ملم

680 ملم

700 ملم

أقصى عرض لقط للعينات المسطحة

75 ملم

75 ملم

80 ملم

90 ملم

سمك لقط العينة المسطحة

0-15 ملم

0-15 ملم

0-20 ملم

0-40 ملم

تجتاح قطر العينة المستديرة

Φ6-20mm

Φ10-28mm

φ13-36 ملم

φ14-40 ملم

أقصى مسافة بين نقاط ارتكاز اختبار الانثناء

300 ملم

300 ملم

300 ملم

300 ملم

الحد الأقصى للسكتة الدماغية لمكبس الاسطوانة

200 ملم

200 ملم

200 ملم

200 ملم

مساحة فعالة بين الركنين

350 ملم

400 ملم

450 ملم

490 ملم

خزانة التحكم (الطول × العرض × الارتفاع)

600x650x1400 ملم

وزن خزانة التحكم كجم

300

الوحدة الرئيسية (الطول × العرض × الارتفاع)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

الوزن الصافي للجهاز كله هو كجم

1100

1300

1600

2100
